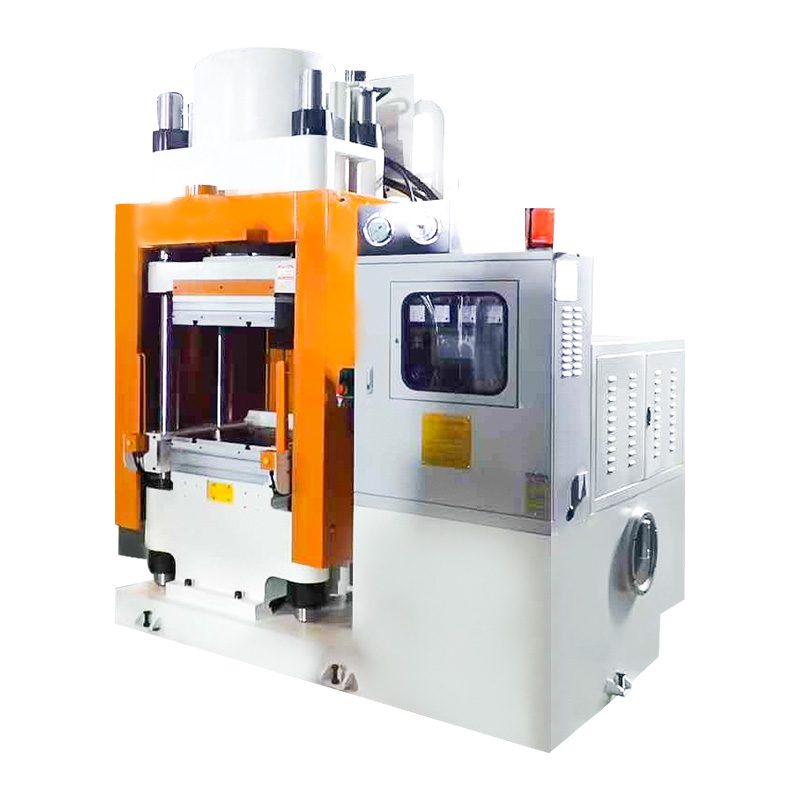

냉간 프레스 성형기

마찰 브레이크 패드 제조 공정에서 냉간 프레스 성형은 원자재 준비와 최종 열간 프레스 경화 사이의 중요한 중간 위치를 차지합니다. 에이 냉간 프레스 성형 기계 최종 핫프레스 단계에서 열경화성 수지 경화를 촉진하는 높은 열 없이 주변 온도 또는 그 부근의 제어된 유압 하에서 느슨한 마찰재 화합물을 일관성 있고 치수적으로 안정적인 프리폼으로 압축하도록 설계된 특수 장비입니다. 냉간 프레스 성형 기계의 역할과 이 중간 단계가 고품질 브레이크 패드 생산에 왜 그렇게 중요한지를 이해하는 것이 전체 제조 공정에서 그 역할을 이해하기 위한 출발점입니다.

브레이크 패드 제조에 사용되는 마찰재 화합물은 일반적으로 혼합 후 분말 또는 과립 형태의 강화 섬유, 마찰 조정제, 윤활제, 연마제 및 열경화성 수지 바인더의 복잡한 혼합물입니다. 이러한 느슨한 상태에서 화합물은 치수 안정성이 낮고 국소 밀도가 매우 다양하므로 사전 압밀 없이 핫 프레스 금형에 직접 로딩하는 데 부적합합니다. 느슨한 화합물을 핫 프레스 금형에 직접 충전하면 핫 프레싱 주기 동안 균일하지 않은 충전, 공기 포집 및 압력 구배가 발생하여 경화된 패드의 밀도 변화가 발생할 수 있습니다. 냉간 프레스 성형 기계는 화합물이 열간 프레스에 들어가기 전에 안정적인 프리폼으로 사전 통합하여 최종 단계에서 균일한 밀도와 결함 없는 경화를 위한 조건을 만들어 이 문제를 해결합니다.

냉간 프레스 성형 사이클: 단계별

에이의 운영주기 냉간 프레스 성형 기계 정밀하게 무게를 측정한 마찰재 혼합물을 금형 캐비티에 주입하는 제어된 로딩으로 시작됩니다. 이 단계의 충전 중량 정확도는 충전 중량의 중요한 변화로 완성된 프리폼의 두께 및 밀도 변화로 직접 변환되며, 이는 핫 프레스 경화 단계를 통해 완성된 브레이크 패드로 전달됩니다. 고품질 냉간 프레스 성형 기계는 엄격한 중량 허용 오차 범위 내에서 복합 충전을 제공하는 자동화된 계량 및 분배 시스템을 사용하여 수동 로딩으로 인한 변동성을 제거합니다.

금형이 충전되면 냉간 프레스 성형기는 제어된 속도로 프레스 압반을 금형에 닫고 복합 표면에 유압을 점진적으로 적용합니다. 프레싱의 초기 단계에서 느슨한 화합물 입자는 입자 간 공극이 제거됨에 따라 재배열되고 함께 포장됩니다. 이 단계에서 컴파운드 내에 갇힌 공기는 금형 배기 시스템을 통해 빠져나가도록 허용해야 합니다. 너무 빠른 프레스 폐쇄로 인해 콤팩트 내에 공기가 갇히게 되어 열간 프레스 경화 단계에서도 살아남고 완성된 브레이크 패드의 약점으로 나타나는 다공성 결함이 생성됩니다.

압축이 계속되고 입자 간 공극이 닫히면 추가 치밀화를 달성하는 데 필요한 압력이 급격히 증가합니다. 냉간 프레스 성형 기계는 화합물 제제 및 패드 사양에 따라 일반적으로 50~200메가파스칼 범위로 정의된 최대 압력을 적용하고 화합물 입자가 완전히 굳어질 수 있도록 제어된 체류 기간 동안 이 압력을 유지합니다. 체류 기간이 끝나면 제어된 감압 속도로 프레스가 해제되고 형성된 프리폼이 금형에서 배출되어 핫 프레스 경화 단계로 이동할 준비가 됩니다. 전체 냉간 프레스 성형 사이클은 일반적으로 캐비티당 15~60초 내에 완료되므로 여러 다운스트림 열간 프레스 장치의 용량에 맞춰 처리량이 높은 작업이 됩니다.

냉간 프레스 성형기의 주요 구성 요소

냉간 프레스 성형 기계의 주요 기능 구성요소에는 유압 동력 장치, 프레스 프레임 및 플래튼 어셈블리, 금형 및 배출 시스템, 제어 시스템, 화합물 로딩 및 디스펜싱 인터페이스가 포함됩니다. 유압 동력 장치는 프레싱 작업을 구동하는 제어된 압력을 생성하며, 해당 사양의 최대 압력 등급, 유량, 제어 밸브 유형 및 냉각 시스템에 따라 다양한 금형 크기 및 화합물 유형에 걸쳐 정밀한 압력 프로필을 실행할 수 있는 기계의 성능이 결정됩니다.

프레스 프레임은 편향 없이 전체 정격 유압력을 금형에 전달하는 데 필요한 구조적 강성을 제공해야 하며, 프레싱 스트로크 전반에 걸쳐 압반 평행성을 유지해야 합니다. 모든 프레스 기계 응용 분야에서와 마찬가지로 가이드 컬럼 설계 및 정밀도는 균일한 프리폼 밀도에 필요한 플래튼 정렬 일관성을 달성하는 데 핵심입니다. 프레스 사이클이 끝날 때 표면이나 모서리를 손상시키지 않고 성형된 프리폼을 금형 캐비티 밖으로 밀어내는 금형 배출 시스템은 가공 중인 특정 프리폼 형상 및 재료 특성에 맞게 설계되어야 합니다. 왜냐하면 이 공정 단계의 프리폼은 기계적으로 취약하고 과도한 배출력이나 잘못 정렬된 배출 핀으로 인해 쉽게 손상되기 때문입니다.

냉간 압착과 직접 열간 압착: 냉간 성형이 가치를 더하는 경우

모든 브레이크 패드 생산 공정에 전용 냉간 프레스 성형 단계가 포함되는 것은 아닙니다. 일부 제조업체는 단일 단계 작업에서 느슨한 컴파운드를 핫 프레스 금형으로 직접 프레스합니다. 냉간 프레스 성형이 추가 공정 단계와 장비 투자를 정당화할 만큼 충분한 가치를 추가하는지 이해하는 것은 브레이크 패드 제조 라인을 설계하거나 최적화하는 생산 엔지니어에게 중요한 고려 사항입니다. 냉간 프레스 성형은 마찰재 혼합물의 흐름 특성이 열악하여 직접 핫 프레스 로딩 시 균일한 금형 충전을 방해하는 응용 분야, 브레이크 패드 형상이 상당한 두께 변화 또는 차등 충전을 생성하는 깊은 홈으로 복잡한 응용 분야, 생산량이 충분히 높아 사전 성형된 충전물이 핫 프레스 금형에 더 빠르게 로딩되는 처리량 이점이 추가 공정 단계보다 중요하거나 까다로운 사양에 따라 밀도 및 미세 구조의 가능한 가장 높은 균일성이 요구되는 응용 분야에서 가장 큰 가치를 제공합니다. 고품질 자동차, 상업용 차량 및 철도 브레이크 패드 생산의 경우 일반적으로 이러한 모든 조건이 적용되며, 이는 업계 최고의 제조 작업에서 냉간 프레스 성형 기계가 널리 채택되는 것을 설명합니다.

균일한 재료 분포는 성형된 프리폼 볼륨 전반에 걸쳐 모든 복합 성분을 균일하게 배열하고 모든 지점에서 일관된 국지적 밀도와 구성을 갖는 것이 냉간 프레스 성형 기계가 제공해야 하는 주요 품질 결과입니다. 진정한 균일성을 달성하려면 컴파운드 준비부터 금형 로딩, 압착, 배출까지 전체 공정을 주의 깊게 관리해야 하며, 기계의 설계 기능이 함께 작동하여 모든 단계에서 균일한 분포를 선호하는 조건을 조성해야 합니다.

금형 설계와 유통 균일성에 대한 기여

냉간 프레스 성형 기계에 사용되는 금형은 수동 용기가 아니며, 그 디자인은 프레스 중에 화합물이 어떻게 분포되는지에 적극적으로 영향을 미칩니다. 금형 캐비티 형상은 프레스가 닫힐 때 화합물이 모든 영역을 균일하게 채우도록 설계되어야 하며, 특정 영역에 화합물을 집중시키고 다른 영역은 상대적으로 희박하게 남겨두는 우선적인 흐름 경로를 생성하지 않아야 합니다. 모따기, 슬롯 또는 부착 기능이 있는 브레이크 패드 형상의 경우 금형 설계에서는 가압 하중 하에서 이러한 기능 주위로 화합물이 흐르는 방식을 고려해야 하며 압력이 모든 표면에 균일하게 전달되도록 해야 합니다.

금형 배기는 균일한 유통을 위해 똑같이 중요합니다. 프레스가 닫히고 입자 간 공극이 무너지면 공기가 금형 환기 시스템을 통해 신속하고 균일하게 빠져나갈 수 있어야 합니다. 환기가 제대로 이루어지지 않으면 환기가 잘 되지 않는 영역에서 화합물이 굳어지는 것을 방지하는 배압이 발생하여 국부적인 밀도 부족이 발생합니다. 고품질의 냉간 프레스 성형 기계 금형에는 압축 중에 컴파운드가 금형 캐비티 밖으로 압출되는 것을 허용하지 않고 공기가 자유롭게 빠져나갈 수 있도록 세심하게 설계된 벤트 채널 또는 소결 벤트 인서트가 포함되어 있습니다.

제어된 압착 속도와 복합 흐름에 미치는 영향

냉간 프레스 성형 기계가 컴파운드에 압력을 가하는 속도는 컴파운드가 금형 내에서 얼마나 균일하게 분포되는지에 직접적이고 중요한 영향을 미칩니다. 프레스가 너무 빨리 닫힐 경우, 경화가 시작되기 전에 혼합물이 금형 캐비티의 원격 영역을 채우기 위해 흐를 시간이 없어 잘 채워지는 중앙 영역과 드물게 채워지는 주변 영역 사이에 밀도 구배가 발생합니다. 또한 급속 프레싱은 공기가 배기 시스템을 통해 빠져나가기 전에 컴팩트 내부에 공기를 가두어 핫 프레싱 경화 단계를 통해 지속되는 다공성을 생성합니다.

A 냉간 프레스 성형 기계 프로그래밍 가능한 프레싱 속도 제어를 통해 프레스 엔지니어는 다단계 프레싱 프로필을 정의할 수 있습니다. 즉, 가벼운 압력 하에서 화합물이 분산되기 시작하는 느린 초기 접근 단계, 압밀을 시작하는 동안 분산을 계속하는 제어된 중간 단계, 목표 프리폼 밀도를 달성하는 최종 고압 단계입니다. 프레싱 속도 관리에 대한 이러한 프로필 기반 접근 방식은 광범위한 화합물 제제 및 금형 형상에 걸쳐 균일한 분포를 달성하기 위한 가장 효과적인 도구 중 하나입니다.

균일 분포 성능 요소: 비교표

다음 표에는 냉간 프레스 성형 기계 작업에서 재료 분포 균일성에 영향을 미치는 주요 요소가 요약되어 있으며, 각 효과의 메커니즘과 이를 해결하는 설계 또는 공정 특징이 식별되어 있습니다.

분포 균일성을 지원하는 화합물 제조의 역할

냉간 프레스 성형 기계 출력의 균일한 재료 분포는 컴파운드 준비 단계의 업스트림에서 시작됩니다. 균일하게 혼합된 마찰재 화합물은 모든 구성 요소가 배치 전체에 고르게 분포되어 냉간 프레스 성형 기계가 균일한 프리폼 품질을 제공할 수 있는 시작 조건을 제공합니다. 보관 또는 취급 중에 더 무거운 입자가 더 가벼운 입자로부터 분리되는 분리된 화합물은 프레싱 작업이 얼마나 잘 실행되는지에 관계없이 마찰 및 마모 특성에 영향을 미치는 구성 변화가 있는 프리폼을 생성합니다. 따라서 냉간 프레스 성형 기계는 성형 로딩 시점까지 혼합 균일성을 유지하도록 화합물 준비 및 취급 방식이 설계된 전체 공정 시스템의 일부로 가장 효과적으로 작동합니다.

단일 고온 단계에서 화합물을 직접 열간 압착하는 것이 아니라 저온에서 압착하는 것이 왜 더 강력하고 안정적인 브레이크 패드를 생성하는지에 대한 질문은 열경화성 마찰 복합재의 재료 과학의 핵심입니다. 대답은 열경화성 수지 시스템이 열과 압력의 결합된 적용에 반응하는 방식과 저온에서 먼저 압력을 적용하고 후속 전용 경화 단계에서 열을 적용하는 이 두 공정 입력을 분리하는 구체적인 이점이 완성된 패드에서 가능한 가장 높은 밀도와 구조적 무결성을 달성할 수 있도록 제공한다는 것과 관련이 있습니다.

저온 대 고온에서의 열경화성 수지 거동

사실상 모든 고성능 브레이크 패드 화합물에 사용되는 열경화성 수지 바인더 시스템은 저온 압착이 유리한 이유를 이해하는 데 핵심적인 특징적인 점도-온도 거동을 겪습니다. 실온에서 대부분의 열경화성 수지는 고체 또는 반고체이며 점도가 높아 상당한 흐름을 방해합니다. 온도가 증가함에 따라 수지는 점도가 떨어지는 연화 단계를 통과하고 수지는 강화 섬유와 충전재 입자의 표면을 적시고 압력 하에서 흐를 만큼 충분히 유동성이 됩니다. 더 높은 온도에서는 가교 반응이 시작되고 수지는 점성 액체에서 단단한 열경화성 고체로 비가역적으로 변형됩니다.

단일 단계 직접 열간 압착 공정에서는 화합물이 가열된 금형에 로드되어 동시에 압착되고 경화됩니다. 이 접근법의 문제점은 화합물이 완전히 굳어지고 압력 하에서 최대 밀도를 달성하기 전에 수지가 경화되기 시작한다는 것입니다. 경화가 시작되면 증가하는 수지 점도는 완전한 치밀화에 필요한 흐름을 방해하고 경화가 시작될 때 존재하는 빈 공간이나 저밀도 영역이 완성된 패드의 구조에 고정됩니다. 냉간 프레스 성형 기계는 경화가 발생하기 전에 화합물을 최대 밀도로 통합하여 열간 프레스 경화 단계가 느슨하고 부분적으로 통합된 충전물이 아닌 완전히 조밀하고 공극이 없는 프리폼으로 시작되도록 하여 이 문제를 방지합니다.

사전 통합을 통한 결함 감소

냉간 프레스 성형 단계 없이 생산된 브레이크 패드에서 가장 흔히 관찰되는 결함, 다공성, 박리, 표면 공극 및 내부 균열은 모두 프레스 단계 중 불완전한 압밀과 관련이 있습니다. 경화가 시작되기 전에 냉간 프레스 성형 기계에서 저온에서 화합물에 제어된 압력을 가함으로써 이러한 결함은 원인부터 해결됩니다. 공극을 동결시키는 수지 경화의 경쟁 효과 없이 냉간 압착 주기의 전체 체류 시간을 공기 배출 및 공극 폐쇄에 사용할 수 있기 때문에 다공성이 제거됩니다. 프리폼이 동시에 통합되고 접착되어야 하는 느슨한 충전재가 아닌 응집력 있게 접착된 압축물로 열간 프레스에 들어가기 때문에 박리 경향이 감소됩니다.

냉간 프레스 성형 사전 압밀을 통해 달성된 강도 향상은 측정 가능하고 중요합니다. 냉간 프레스 성형 후 열간 프레스 경화를 통해 생산된 브레이크 패드는 직접 열간 프레스로 생산된 동급 패드에 비해 지속적으로 더 높은 압축 강도, 마찰재-백킹 플레이트 접착 라인에서 더 높은 전단 강도, 향상된 열 피로 균열 저항성을 나타냅니다. 이러한 특성 개선은 사용 수명 연장, 패드 사용 수명 전반에 걸쳐 보다 일관된 제동 성능, 까다로운 응용 분야에서 조기 고장 위험 감소로 직접적으로 이어집니다.

후속 핫프레스 단계의 최적화된 경화

완전히 통합된 냉간 압착 프리폼이 열간 압착 금형에 로드되면 경화 공정은 느슨한 복합 충전재로 가능한 것보다 훨씬 더 유리한 시작 조건에서 시작됩니다. 수지는 이미 냉간 압착 강화 중에 모든 강화 섬유 및 충전제 입자와 밀접하게 접촉되어 있으므로 열이 가해지면 이전에 건조된 표면을 먼저 적실 필요 없이 수지는 즉시 가교를 시작할 수 있습니다. 이는 핫프레스 주기가 더 짧을 수 있고 동시 강화 및 경화보다는 경화에 최적화된 보다 정확하게 제어된 온도 프로파일을 사용할 수 있음을 의미하며, 이는 결과적으로 보다 일관된 기계적 특성을 갖는 보다 균일한 경화 패드를 생성합니다.

Ningbo Delidong Machinery Technology Co., Ltd. ., 전문가 냉간 프레스 성형 기계 제조업체 마찰재 생산 장비에 대한 광범위한 경험을 바탕으로 우수한 열간 프레스 경화 결과를 가능하게 하는 사전 압밀 조건을 최적화하기 위해 특별히 냉간 프레스 성형 기계를 설계합니다. 다수의 발명 특허와 국가 하이테크 기업으로서의 지위를 바탕으로 하는 회사의 엔지니어링 전문성은 냉간 프레스 성형 기계 제품군에 통합된 정밀 압력 제어, 프로그래밍 가능한 프레싱 프로파일 및 자동화된 복합 로딩 시스템에 반영됩니다.

장기 강도 및 내마모성: 냉간 프레스의 장점

냉간 프레스 성형으로 인한 강도 향상은 완성된 패드의 초기 기계적 특성을 넘어 패드의 사용 수명 동안 패드의 특성이 어떻게 변화하는지에도 영향을 미칩니다. 초기 밀도가 더 높고 완전하고 균일한 수지 경화를 갖춘 패드는 반복적인 고에너지 제동 사이클을 통해 브레이크 패드에 ​​축적되는 압축 피로에 대한 저항력이 더 높습니다. 더 조밀하고 빈 공간이 없는 미세 구조는 사용 중 점진적인 강도 손실을 유발하는 균열 시작 및 전파 메커니즘을 방지하여 전체 사용 수명 중 더 긴 부분 동안 패드의 구조적 무결성을 유지합니다.

내마모성은 냉간 프레스 성형을 통해 달성된 미세 구조 개선으로 인해 유사한 이점을 얻습니다. 밀도가 높다는 것은 마찰 표면이 제동 인터페이스에 단위 면적당 더 많은 재료를 제공하여 제동 사이클당 마모율을 감소시킨다는 것을 의미합니다. 패드 단면 전반에 걸쳐 경질 연마 입자가 보다 균일하게 분포되어 있어 고르지 않은 마모 패턴과 마찰 계수 불안정성을 유발하는 국부적인 경질 및 연질 영역이 발생하는 대신 마모 시 마찰 표면이 일관된 표면 지형을 유지하도록 보장합니다. 일관되고 예측 가능한 브레이크 패드 마모 수명이 자동차, 상업용 차량 및 철도 응용 분야 전체에 걸쳐 핵심 성능 요구 사항인 응용 분야의 경우 냉간 프레스 성형 기계의 내마모성에 대한 기여는 직접적이고 실질적으로 중요한 이점입니다.

국내외 브레이크 부품 제조업체에 공급한 강력한 실적을 보유한 전문 냉간 프레스 성형 기계 공장인 Ningbo Delidong Machinery Technology Co., Ltd.는 엔지니어링 역량과 설치, 교육 및 예비 부품 가용성을 포함한 신속한 애프터 서비스 지원을 결합하여 고객이 작동 수명 전반에 걸쳐 냉간 프레스 성형 장비의 성능 이점을 최대한 누릴 수 있도록 보장합니다. 이 회사의 중국 마찰재 협회 회원 자격과 오랫동안 확립된 업계 파트너십은 실제 생산 환경에서 냉간 프레스 성형 기계의 실질적인 검증을 반영하여 프로세스 엔지니어링 냉간 프레스 사전 통합을 통해 브레이크 패드 품질을 향상시키려는 제조업체에게 신뢰할 수 있는 파트너가 되었습니다.
