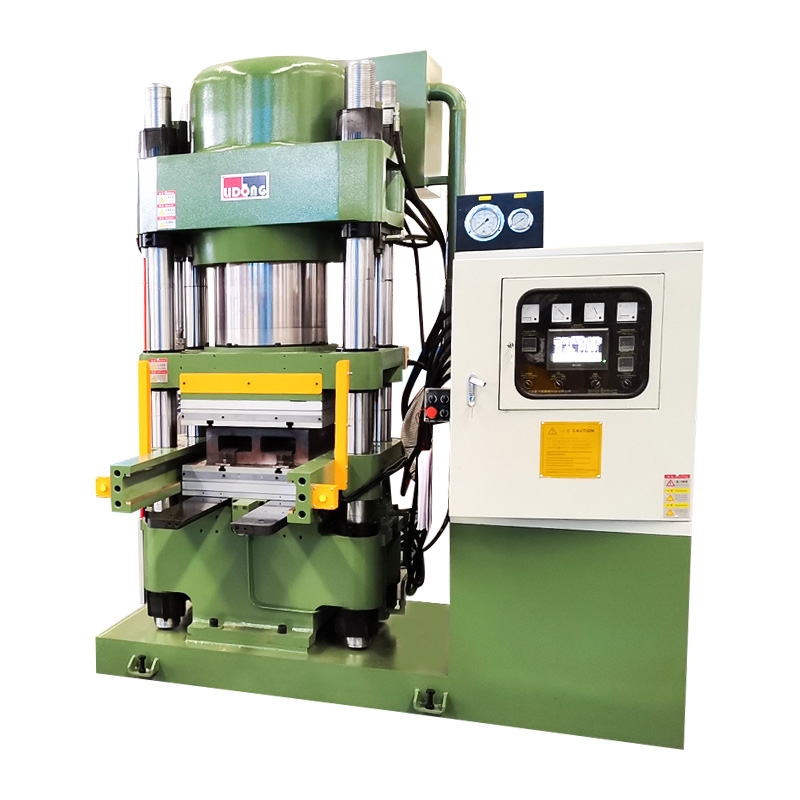

기차 브레이크 슈 프레스 기계

에이 기차 브레이크 슈 프레스 기계 이는 생산되는 브레이크 슈의 품질, 일관성 및 장기적인 신뢰성을 성능이 직접적으로 결정하는 중요한 제조 장비입니다. 열차 브레이크 슈는 빠른 속도로 이동하는 무거운 하중의 철도 차량의 운동 에너지를 흡수하는 극심한 기계적 응력 하에서 작동하며, 표준 이하의 브레이크 슈를 사용하면 심각한 결과를 초래할 수 있습니다. 따라서 올바른 기차 브레이크 슈 프레스 기계를 선택하는 것은 브레이크 부품 제조업체가 내릴 수 있는 가장 중요한 조달 결정 중 하나입니다. 어떤 기능이 실제로 중요한지, 그 이유를 이해하는 것은 충분한 정보를 바탕으로 구매 결정을 내리는 기초입니다.

열차 브레이크 슈 프레스 기계의 핵심 기능은 정밀하게 가공된 금형에 배치된 복합재 또는 마찰재 혼합물에 제어되고 일관된 유압을 가하여 재료를 올바른 밀도, 치수 및 기계적 특성을 가진 완성된 브레이크 슈로 형성하는 것입니다. 고품질 열차 브레이크 슈 프레스 기계의 모든 설계 기능은 장기간의 생산 실행에서 최소한의 낭비로 안정적이고 반복적으로 이러한 결과를 달성하는 데 중점을 두고 있습니다. 고성능 기계와 적합한 기계를 구별하는 특징은 압력 시스템 설계, 구조적 강성, 제어 시스템 기능 및 금형 호환성이라는 네 가지 주요 범주로 그룹화할 수 있습니다.

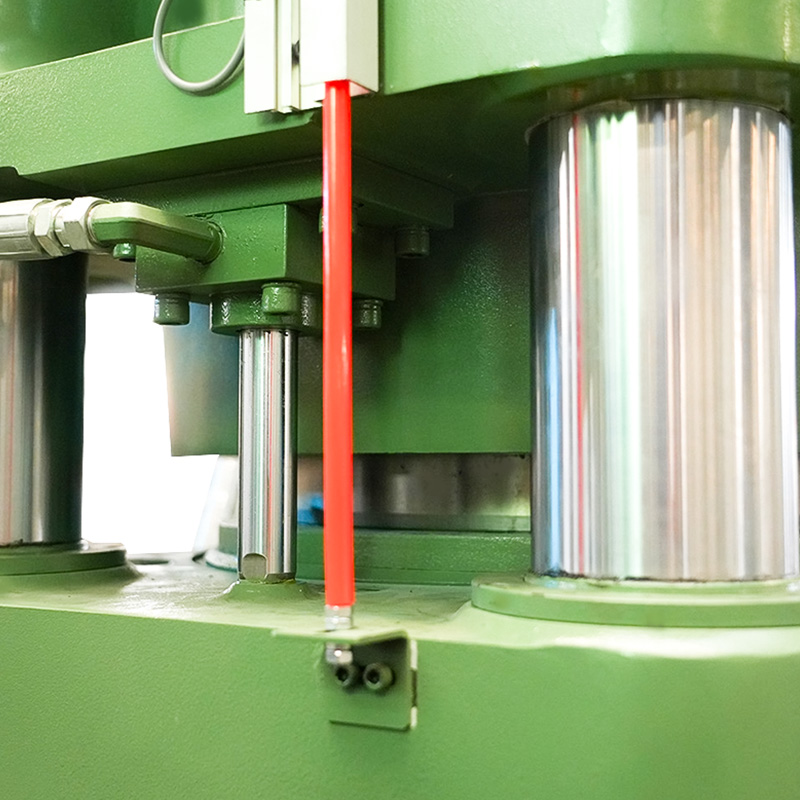

압력 시스템 설계: 플로팅 오일 실린더 기술

유압 시스템은 모든 열차 브레이크 슈 프레스 기계의 핵심이며, 오일 실린더 배열의 설계는 경쟁 제품과의 기술적으로 가장 중요한 차별화 요소입니다. 기존 프레스 기계는 단일 방향에서 힘을 가하는 고정 위치 실린더를 사용합니다. 이로 인해 특히 대량 생산에 사용되는 다중 캐비티 금형에서 금형 면 전체에 불균일한 압력 분포가 발생할 위험이 있습니다. 이러한 불균일성은 완성된 브레이크 슈 내의 밀도 변화로 나타나며, 이는 결과적으로 일관되지 않은 마모 특성과 조기 서비스 실패를 초래합니다.

플로팅 오일 실린더 설계는 이러한 한계를 근본적으로 해결합니다. 플로팅 실린더 배열에서 실린더는 압력이 가해질 때 금형 표면을 기준으로 자유롭게 자동 정렬되어 모든 생산 환경에서 시간이 지남에 따라 누적되는 재료 두께, 금형 마모 및 치수 공차의 사소한 변화를 자동으로 보상합니다. 그 결과, 개별 금형의 특정 조건이나 생산 배치 간에 필연적으로 발생하는 약간의 변화에 ​​관계없이 프레스 사이클 전체에서 전체 금형 면에 걸쳐 일관되게 유지되는 압력 분포가 이루어집니다. 치수 및 밀도 일관성 요구 사항이 엄격하게 지정되는 열차 브레이크 슈 생산의 경우 플로팅 오일 실린더 설계는 고급 기능이 아니라 근본적인 엔지니어링 필수 사항입니다.

구조적 강성과 프레임 구성

열차 브레이크 슈 프레스 기계의 프레임은 장비의 작동 수명 동안 수백만 번의 프레스 사이클 동안 편향이 거의 없는 전체 유압 가압력을 견뎌야 합니다. 하중이 가해졌을 때 프레임이 휘어지는 것은 일관된 제품 품질의 적입니다. 프레스 프레임에 약간의 굴곡이 있어도 금형 면의 압력 분포 불규칙성이 직접적으로 나타납니다. 고품질 열차 브레이크 슈 프레스 기계는 전체 정격 부하에서 정렬 공차를 유지하는 정밀하게 가공된 가이드 컬럼과 플래튼이 있는 헤비 게이지 용접 강철 프레임 구조를 사용합니다.

일반적으로 프레스 플래튼 모서리에 배열된 4개의 컬럼으로 구성된 가이드 컬럼 시스템은 프레스 스트로크 전체에 걸쳐 평행한 플래튼 정렬을 유지하는 데 특히 중요합니다. 컬럼 직경, 표면 경도 및 윤활 시스템 설계는 모두 정렬 정확도의 장기적인 유지에 기여합니다. 잘 설계된 열차 브레이크 슈 프레스 기계에서 가이드 컬럼 마모는 예측할 수 없는 제품 품질 변동의 원인이 아니라 예정된 유지 관리를 통해 예측 및 관리가 가능합니다.

제어 시스템 기능 및 프로세스 프로그래밍 가능성

현대식 열차 브레이크 슈 프레스 기계에는 작업자가 유압 프로필, 온도 설정, 프레싱 지속 시간, 최대 압력에서의 체류 시간 및 감압률을 지정하는 완전한 프레싱 프로그램을 정의하고 저장할 수 있는 프로그래밍 가능한 제어 시스템이 장착되어 있습니다. 이러한 프로그램을 정밀하게 저장하고 호출하는 능력은 여러 브레이크 슈 사양이 동일한 기계에서 제조되고 교대 간, 작업자 간 프로세스 일관성이 품질 요구 사항인 생산 환경에 필수적입니다.

에이dvanced PLC-based control systems with touchscreen interfaces allow process parameters to be set with precision, monitored in real time, and logged automatically for quality traceability purposes. Alarm and fault detection systems that identify deviations from programmed parameters during the pressing cycle and stop the machine before a defective part is produced are a significant quality assurance feature that reduces scrap and rework costs in high-volume production.

금형 호환성 및 퀵 체인지 시스템

에이 train brake shoe press machine is only as versatile as its ability to accommodate the range of mold configurations required for the brake shoe specifications in production. Key considerations include the maximum mold size the machine can accept, the daylight opening between platens when the press is fully open, the platen surface area, and the mold mounting and alignment system used. Quick-change mold systems with standardized mounting interfaces, hydraulic mold clamping, and pre-set alignment features reduce mold changeover time significantly compared to manual bolt-down systems, which has a direct impact on production scheduling flexibility and overall equipment effectiveness.

일관된 압력 분포는 열차 브레이크 슈 프레스 기계의 가장 중요한 성능 요구 사항 중 하나입니다. 이는 완성된 브레이크 슈 치수 정확도, 재료 밀도, 기계적 강도 및 마모 특성의 모든 주요 품질 특성이 확립되는 물리적 메커니즘이기 때문입니다. 프레스 기계 설계의 압력 일관성 뒤에 있는 엔지니어링 원리를 이해하면 고품질 생산 장비에서 특정 기술 기능이 협상 불가능한 이유를 알 수 있습니다.

압축 성형의 압력 분포 물리학

언제 기차 브레이크 슈 프레스 기계 로드된 금형이 닫히면 실린더에 의해 가해지는 유압력이 플래튼과 금형 구조를 통해 재료 혼합물에 균일하게 전달되어야 합니다. 이상적인 시스템에서는 금형 면의 모든 지점이 단위 면적당 정확히 동일한 압력을 받습니다. 실제로 이러한 이상을 달성하려면 플래튼 편향, 실린더 정렬, 금형 설계 및 금형 캐비티 내 복합 흐름 특성에 세심한 주의가 필요합니다.

플래튼 편향은 프레스 기계에서 압력 불균일의 가장 중요한 원인 중 하나입니다. 압반 중앙에 유압력이 가해지면(많은 기존 설계에서와 같이 단일 중앙 실린더에 의해) 압반이 약간 구부러지며 중앙이 가장자리보다 더 많이 휘어집니다. 이러한 편향은 금형 중앙에 있는 재료가 가장자리에 있는 재료보다 더 많은 압력을 받아 주변보다 중앙에서 더 높은 밀도의 브레이크 슈가 생성된다는 것을 의미합니다. 다중 캐비티 금형에서 이 효과는 금형 중앙에 위치한 캐비티가 가장자리에 있는 것보다 더 조밀한 부품을 생산한다는 것을 의미하며, 이는 공정 조정만으로는 제거하기 어려운 체계적인 불일치입니다.

플로팅 실린더 디자인이 정렬 문제를 해결하는 방법

고성능 열차 브레이크 슈 프레스 기계에 사용되는 플로팅 오일 실린더 설계는 압력 일관성의 정렬 및 부하 분산 측면을 동시에 해결합니다. 실린더가 금형 방향과 완벽하게 일치하지 않을 수 있는 위치에 고정되는 대신 금형 면에 자동 정렬되도록 함으로써 플로팅 설계는 유압력 벡터가 항상 금형 표면에 수직이 되도록 보장합니다. 이는 고정 실린더가 원통 축 구성 요소에 완벽하게 수직이 아닌 금형을 누를 때 발생하는 측면 힘 구성 요소를 제거하여 재료 화합물에 전단 응력을 생성하고 완성된 부품의 밀도 구배에 기여합니다.

다중 캐비티 금형 응용 분야에서 일부 열차 브레이크 슈 프레스 기계 설계는 단일 중앙 실린더가 아닌 금형 캐비티당 하나씩 또는 대형 금형의 섹션당 하나씩 독립적으로 제어되는 여러 개의 유압 실린더를 사용합니다. 이러한 배열을 통해 각 캐비티 또는 섹션에 적용되는 압력을 개별적으로 조정할 수 있으며, 생산 수명 동안 대형 금형의 특정 영역에서 발생하는 금형 마모 변화와 재료 혼합물 흐름 차이를 보상할 수 있습니다.

온도 균일성과 압력 반응에서의 역할

브레이크 슈 컴파운드를 높은 온도에서 가압하여 완제품에 기계적 특성을 부여하는 가황 또는 경화 반응을 시작하는 핫 프레스 응용 분야에서는 금형 면 전체에 걸쳐 온도 균일성이 압력 균일성만큼 중요합니다. 금형 플래튼 전체의 온도 구배로 인해 재료 화합물이 금형의 여러 영역에서 서로 다른 시간에 경화 온도에 도달하게 되어 흐름 특성, 경화 정도, 궁극적으로 완성된 브레이크 슈의 밀도 및 기계적 특성이 달라집니다.

핫 프레스 응용 분야를 위한 고급 열차 브레이크 슈 프레스 기계는 여러 개의 독립적인 가열 구역, 압반 표면 전체의 여러 지점에서 온도 감지, 설정점 온도를 정밀하게 유지하는 PID(비례 적분 미분) 온도 제어 루프가 있는 전기 가열 압반을 사용합니다. 균일한 온도와 일관된 유압의 조합은 대형 금형의 전체 영역과 확장된 생산 실행 전반에 걸쳐 진정으로 일관된 브레이크 슈 생산 조건을 만듭니다.

압력 분포 성능 비교표

다음 표는 기차 브레이크 슈 프레스 기계에 사용되는 다양한 실린더 설계 접근 방식의 압력 분포 성능 특성을 비교하여 기존 설계와 고급 설계 간의 엔지니어링 균형을 강조합니다.

수동으로 작동되는 열차 브레이크 슈 프레스 기계로의 전환은 브레이크 부품 제조업체가 사용할 수 있는 가장 중요한 기능 업그레이드 중 하나를 나타냅니다. 브레이크 슈 프레싱의 맥락에서 자동화는 프레스 사이클의 기본 PLC 제어부터 로봇 자재 처리, 자동화된 금형 로딩 및 언로딩, 공정 중 품질 측정, 실시간 생산 데이터 관리를 갖춘 완전히 통합된 제조 셀에 이르기까지 광범위한 기술을 포괄합니다. 각 자동화 수준은 특정한 효율성 이점을 제공하며, 자동화 시스템이 제공하는 전체 범위를 이해하면 제조업체는 자동화 투자가 가장 큰 수익을 제공할 위치를 식별하는 데 도움이 됩니다.

프로그래밍된 프레스 프로필을 통한 사이클 시간 최적화

기차 브레이크 슈 프레스 기계에서 자동화의 가장 즉각적인 효율성 이점은 수동 작업이 따라올 수 없는 정밀도와 반복성으로 최적화된 프레스 사이클 프로파일을 실행할 수 있는 능력입니다. 프레싱 사이클에는 일반적으로 신속한 접근 단계(재료가 접촉하기 전에 플래튼이 금형을 향해 빠르게 이동하는 단계), 제어된 프레싱 단계(지정된 속도로 압력이 형성되는 단계), 드웰 단계(재료 흐름 및 초기 경화를 허용하기 위해 지정된 기간 동안 최대 압력이 유지되는 단계), 제어된 감압 단계(완성된 부품의 박리 또는 표면 결함을 방지하는 속도로 압력이 해제되는 단계)가 포함됩니다. 수동으로 제어되는 기계는 작업자의 판단과 응답 시간에 의존하여 이러한 단계를 실행합니다. 이로 인해 제품 일관성에 직접적인 영향을 미치는 주기 기간과 프로세스 매개변수의 변동성이 발생합니다.

에이n automated train brake shoe press machine executes each phase of the pressing cycle according to programmed parameters, with response times measured in milliseconds rather than the seconds that characterize manual intervention. This precision allows cycle times to be minimized using the shortest dwell time that consistently produces parts meeting specification, rather than the conservative dwell times that operators tend to use manually to ensure conformance which directly increases machine throughput without compromising product quality.

자재 활용 및 폐기물 감소

에이utomated systems optimize material utilization in train brake shoe press machine operations by ensuring that the precise specified charge weight of compound is used for each pressing cycle, and that the pressing parameters are executed consistently enough to minimize the production of out-of-specification parts that must be scrapped or reworked. Manual operations are prone to charge weight variation operators loading compound by hand introduce weight variations that result in dimensional variation in the finished part and to process parameter variation that increases the scrap rate.

에이utomated compound loading systems using weigh-dispensing hoppers or pre-weighed compound charges eliminate charge weight variation at the source. Combined with the process consistency delivered by programmed press cycle control, this automation reduces material waste from scrap and rework to a fraction of what is typical in manual operations. For a material as costly as high-performance friction compound, this waste reduction represents a significant direct cost saving that contributes meaningfully to the economics of automated train brake shoe press machine investment.

품질 모니터링 및 추적 시스템과의 통합

에이utomated train brake shoe press machines generate process data hydraulic pressure curves, temperature logs, cycle time records, and deviation alerts for every part produced. This data can be captured automatically and linked to part identification through barcode or RFID systems, creating a complete traceability record that connects every finished brake shoe to the specific process parameters under which it was produced. This traceability capability is increasingly required by railway industry quality standards and by end customers who need confidence in the manufacturing process behind safety-critical components.

Ningbo Delidong Machinery Technology Co., Ltd.는 철도 브레이크 부품 생산을 위한 자동화 프레스 시스템의 광범위한 엔지니어링 능력을 갖춘 전문 중국 열차 브레이크 슈 프레스 기계 제조업체입니다. 이 회사는 다수의 발명 및 실용 신안 특허를 보유하고 있으며 자동화된 열차 브레이크 슈 프레스 기계 제품군에 대한 엔지니어링 투자의 깊이를 반영하는 국가 하이테크 기업(National High-Tech Enterprise) 자격 증명으로 인정받았습니다. Delidong의 기계에는 철도 산업 고객의 품질 추적성 요구 사항을 지원하는 고급 PLC 제어, 실시간 프로세스 모니터링 및 데이터 로깅 시스템이 통합되어 있습니다.

로봇 통합 및 전체 생산 셀 자동화

가장 발전된 자동 열차 브레이크 슈 프레스 기계 설치는 프레스 자체를 로봇 재료 처리 대량 저장소의 자동화된 복합 로딩, 로봇 금형 로딩 및 언로딩, 공정 중 치수 확인, 적합 및 부적합 부품의 자동 분류를 통해 완전한 제조 셀에 통합합니다. 이러한 완전 자동화된 셀은 최소한의 작업자 개입으로 지속적으로 작동하여 생산적인 인쇄 시간을 최대화하고 수동 처리 작업과 관련된 인건비 및 가변성을 제거합니다.

또한 완전 자동화를 통해 다양한 기술 수준과 경험을 가진 운영자 간에 발생하는 성능 변동 없이 여러 교대에 걸쳐 일관된 작업이 가능합니다. 단일 열차 브레이크 슈 프레스 기계가 교대당 수천 개의 부품을 생산할 것으로 예상되는 대량 생산 환경에서 완전 자동화의 일관성 이점은 수동 작업 수준보다 낮은 결함률, 높은 수율 및 부품당 전체 비용 절감으로 직접적으로 이어집니다.

장기 효율성: 유지 관리, 가동 시간 및 장비 수명

에이utomated train brake shoe press machines are typically designed with predictive and preventive maintenance systems that monitor key components hydraulic pressure, oil temperature, cylinder seal condition, guide column lubrication, and electrical system performance and alert maintenance personnel to developing issues before they cause unplanned downtime. This condition-monitoring capability transforms maintenance from a reactive activity to a proactive one, which has a major impact on equipment availability and production schedule reliability.

에이s a professional 기차 브레이크 슈 프레스 기계 공장 국내 및 국제 시장 모두에 서비스를 제공하는 Delidong Machinery는 설치, 운영자 교육, 예방 유지 관리 프로그램 및 예비 부품 가용성을 포함한 포괄적인 애프터 서비스 지원을 제공하여 고객이 작동 수명 전반에 걸쳐 자동화 장비의 효율성 이점을 유지할 수 있도록 보장합니다. 강력한 업계 평판과 주요 브레이크 부품 제조업체와의 장기적인 파트너십을 바탕으로 한 기술 지원에 대한 회사의 약속은 자동화 프레스 기술에 투자하는 철도 부품 제조업체의 신뢰할 수 있는 파트너가 되었습니다. 최신 글로벌 설계 개념의 통합을 통한 지속적인 개선을 통해 Delidong의 열차 브레이크 슈 프레스 기계는 수년 간의 까다로운 생산 서비스 전반에 걸쳐 높은 성능과 안정성을 유지할 수 있습니다.
