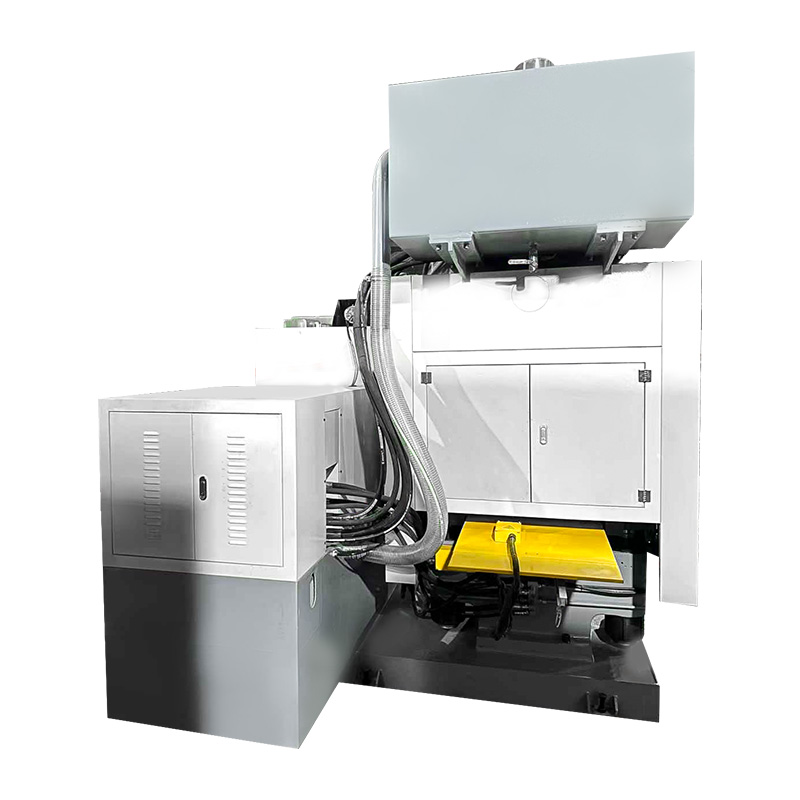

고속 레일 브레이크 패드 프레스 기계

권리의 선택 고속철도 브레이크 패드 프레스 기계 이는 생산 현장을 훨씬 넘어서는 결과를 가져오는 결정입니다. 고속철도 브레이크 패드는 안전에 중요한 부품으로, 시속 300km를 초과하는 속도로 이동하는 열차를 통제된 정지 상태로 만드는 주요 메커니즘이며 이를 제조하는 기계는 철도 부품 제조 업계에서 가장 까다로운 정밀도, 일관성 및 신뢰성 표준을 충족할 수 있어야 합니다. 잘 선택된 고속철도 브레이크 패드 프레스 기계는 단순한 생산 도구가 아닙니다. 이는 전 세계 고속철도 운영업체가 공급망에 진입하는 모든 브레이크 부품에 부과하는 엄격한 인증 및 품질 요구 사항을 충족하는 제조업체 능력의 기초입니다.

적합한 고속 레일 브레이크 패드 프레스 기계와 부적절한 기계를 구별하는 것이 무엇인지 이해하려면 프레싱 공정의 기술적 요구 사항과 고속 레일 브레이크 패드 사양의 특정 요구 사항에 대한 지식이 필요합니다. 자동차 또는 경전철 응용 분야의 기존 브레이크 패드와 달리 고속철도 브레이크 패드는 중간 속도의 가벼운 서비스 제동부터 최대 속도의 비상 정지까지 훨씬 더 넓은 범위의 작동 조건에서 안정적으로 작동해야 하며, 임계도가 낮은 응용 분야에서 허용될 수 있는 생산 가변성을 허용할 여지가 없는 마찰 계수, 마모율 및 압축 강도의 일관성을 유지해야 합니다.

유압 시스템 사양: 압력 범위 및 제어 정밀도

유압 시스템은 고속 레일 브레이크 패드 프레스 기계의 성능 핵심이며, 그 사양은 진지한 구매자의 첫 번째 평가 기준입니다. 최대 가압력은 생산에 사용되는 가장 큰 금형 구성에 적합해야 하며, 금형 마모 및 화합물 변동으로 인해 생산 실행 전반에 걸쳐 약간의 저항 변동이 발생하므로 압력 일관성을 유지할 수 있는 충분한 여유가 있어야 합니다. 고속 레일 브레이크 패드 생산의 경우, 금형 크기와 동시에 프레스되는 캐비티 수에 따라 1,000~4,000킬로뉴턴 범위의 가압력이 일반적입니다.

압력 제어 정밀도도 마찬가지로 중요합니다. 유압 시스템은 복합 플래시 및 치수 불일치를 유발하는 압력 스파이크를 방지하고 정지 단계 전체에서 최소 편차로 설정점 압력을 유지하는 것을 방지하면서 제어된 속도로 압력을 구축할 수 있어야 합니다. 고품질 고속 레일 브레이크 패드 프레스 기계는 압력 센서의 피드백에 실시간으로 반응하는 서보 밸브 또는 비례 밸브가 있는 폐쇄 루프 유압 제어 시스템을 사용하여 압력 안정성을 설정점의 1~2% 이내로 유지합니다. 이러한 수준의 제어 정밀도는 고속철도 사양이 요구하는 균일한 밀도와 치수 정확도를 갖춘 브레이크 패드를 생산하는 데 필수적입니다.

온도 제어 시스템: 압반 전체에 걸쳐 균일성

고속철도 브레이크 패드 생산에서는 열간 프레스 성형을 사용합니다. 이 방법에서는 마찰재 화합물을 일반적으로 섭씨 150~200도 범위의 높은 온도에서 눌러 완성된 패드에 기계적 강도와 내마모성을 부여하는 열경화성 수지 경화를 시작합니다. 따라서 고속 레일 브레이크 패드 프레스 기계의 온도 제어 시스템의 품질은 유압 시스템의 품질만큼 중요합니다. 왜냐하면 압반 표면 전체의 온도 불균일로 인해 차등 경화가 발생하여 완성된 브레이크 패드 내에서 밀도 및 경도 구배가 발생하기 때문입니다.

고품질 고속 레일 브레이크 패드 프레스 기계는 여러 측정 지점의 고정밀 열전대 및 온도 균일성을 적극적으로 관리하는 PID 제어 루프와 결합된 여러 개의 독립적으로 제어되는 가열 영역이 압반 표면에 분산된 전기 가열 압반을 사용합니다. 목표는 신중한 히터 요소 설계, 플래튼 어셈블리의 정밀한 단열, 플래튼 가장자리와 금형 접촉 표면에서 발생하는 열 손실을 보상할 수 있는 제어 시스템이 필요한 성능 수준에서 전체 플래튼 영역에 걸쳐 섭씨 ± 3~5도의 온도 균일성 사양입니다.

프레임 강성 및 가이드 시스템 정밀도

고속 레일 브레이크 패드 프레스 기계의 구조 프레임은 최소한의 편향으로 전체 정격 유압력을 금형에 전달하고 수백만 번의 프레스 사이클 동안 평행한 압반 정렬을 유지해야 합니다. 하중을 받는 경우 프레임 편향은 압력 불균일의 직접적인 원인입니다. 하중을 받는 경우 프레스 플래튼이 조금만 기울어지면 금형 면 전체의 압력 분포가 불균일해지며 금형의 한 쪽이나 모서리가 다른 쪽보다 더 높은 압력을 받게 됩니다. 밀도 균일성 사양이 특히 엄격한 고속 레일 브레이크 패드 생산에서는 작은 양의 압반 기울기도 허용되지 않습니다.

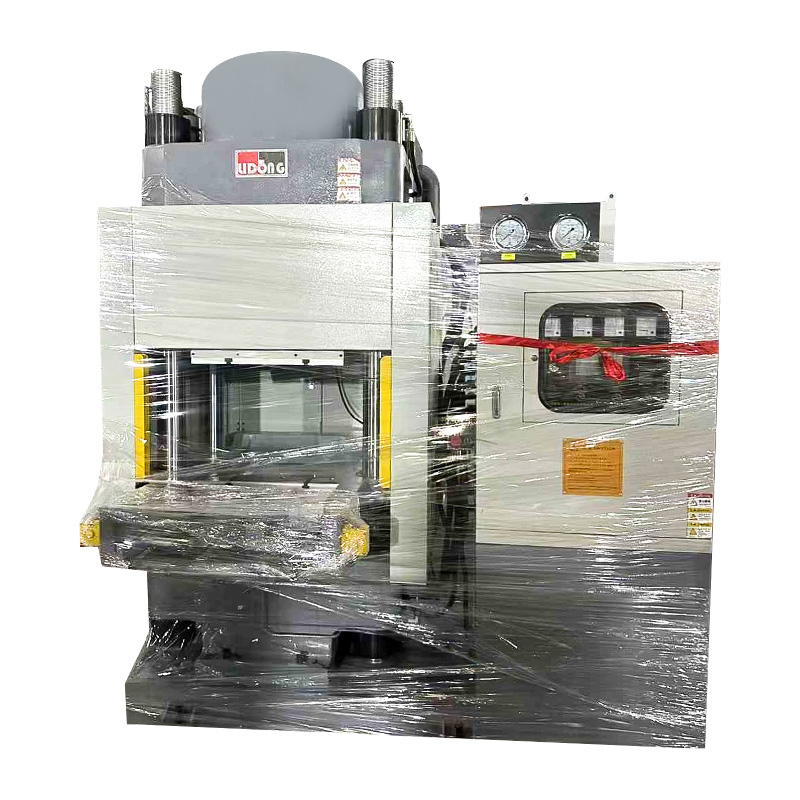

프레스 모서리에 있는 4개의 정밀 가공 컬럼과 이동 플래튼에 청동 또는 복합 가이드 부싱이 있는 가이드 컬럼 시스템은 프레스 스트로크를 통해 플래튼 평행성을 유지하는 기계적 메커니즘입니다. 컬럼 직경, 표면 경도 사양 및 가이드 인터페이스를 유지하는 윤활 시스템은 모두 기계가 작동 사이클을 누적할 때 플래튼 평행성이 얼마나 잘 유지되는지를 결정합니다. 잘 지정된 고속 레일 브레이크 패드 프레스 기계는 가이드 마모가 누적됨에 따라 점진적으로 성능이 저하되는 대신 예정된 유지 관리를 통해 수백만 사이클 동안 원래의 압반 평행성 사양을 유지합니다.

제어 시스템 및 프로세스 데이터 관리

현대식 고속 레일 브레이크 패드 프레스 기계의 제어 시스템은 프레싱 사이클의 모든 측면을 관리하고, 지정된 한계에 대해 프로세스 매개변수를 모니터링하고, 편차가 발생할 때 경보를 생성하고, 생산된 모든 부품에 대한 전체 프로세스 기록을 기록하는 정교한 프로그래밍 가능 자동화 플랫폼입니다. 직관적인 터치스크린 인터페이스를 갖춘 PLC 기반 제어 플랫폼을 통해 작업자는 제품별 프레싱 프로그램을 호출하고, 프레싱 주기 동안 실시간 프로세스 데이터를 모니터링하고, 품질 분석 목적으로 과거 생산 데이터를 검토할 수 있습니다.

Ningbo Delidong Machinery Technology Co., Ltd. , 사이에서 인정됨 중국 고속 레일 브레이크 패드 프레스 기계 제조업체 고급 엔지니어링 기능을 위해 고속철도 부품 공급망에서 요구하는 프로세스 추적성 및 품질 문서화 요구 사항을 지원하는 프레스 기계에 정교한 제어 및 데이터 관리 시스템을 통합합니다. 국가 하이테크 기업으로 회사가 인정받는 것은 자사 제품 범위에 내장된 제어 시스템과 자동화 기술의 깊이를 반영합니다.

균일한 밀도는 고속철도 브레이크 패드의 가장 중요한 품질 특성입니다. 이는 마찰계수 안정성, 마모율 일관성, 압축 강도 및 열 안정성 등 다른 모든 성능 특성이 궁극적으로 파생되는 물리적 특성이기 때문입니다. 두께 전체 또는 표면 전체에 걸쳐 밀도 변화가 있는 브레이크 패드는 이러한 모든 성능 특성의 변화를 나타내므로 사용 중 동작을 예측하기 어렵고 고속 비상 제동이라는 극한 조건에서 잠재적으로 안전하지 않게 됩니다. 고속 레일 브레이크 패드 프레스 기계의 엔지니어링 과제는 프레스의 유압력을 금형의 재료 혼합물 전체에 걸쳐 완전히 균일한 압축 응력 장으로 변환하는 것입니다. 이는 압력, 온도, 재료 흐름 및 금형 설계를 동시에 신중하게 관리하는 것과 관련된 과제입니다.

압축 성형의 밀도 변화 역학

압축 성형 브레이크 패드의 밀도 변화는 두 가지 근본적인 원인에서 발생합니다. 즉, 금형 면의 불균일한 압력 분포와 금형 전체의 불균일한 온도 분포로 인해 재료 혼합물이 다양한 영역에서 서로 다른 시간에 흐름 및 경화 온도에 도달하게 됩니다. 밀도 변화의 두 원인은 모두 프레스 기계 설계를 통해 해결할 수 있지만 고속철도 사양에 필요한 균일한 밀도를 달성하려면 동시에 구현해야 하는 서로 다른 엔지니어링 솔루션이 필요합니다.

금형 면의 압력 불균일성은 하중에 따른 플래튼 편향, 가이드 컬럼 정렬 불량 및 프레싱 단계에서 금형 캐비티 내에서 재료 혼합물이 흐를 때 발생하는 고유한 압력 구배로 인해 발생합니다. 프레스가 닫히고 컴파운드가 흐르기 시작하면 먼저 충전된 금형 영역은 나중에 충전하는 영역보다 더 높은 국부적 압력을 발생시키며 이는 컴파운드의 점성 흐름 저항과 금형 캐비티의 형상에 의해 발생하는 현상입니다. 이러한 흐름 기반 압력 구배를 관리하려면 압력이 최종 값으로 만들어지기 전에 화합물이 완전히 분산될 수 있도록 최적화된 금형 설계와 제어된 프레싱 속도의 조합이 필요합니다.

서보 유압 제어 및 압력 프로필 최적화

고급 고속철도 브레이크 패드 프레스 기계 기존의 고정 변위 펌프 시스템 대신 서보 모터가 가변 변위 유압 펌프를 구동하는 서보 유압 시스템을 사용합니다. 서보 유압 시스템은 금형 면에 있는 압력 센서의 피드백에 따라 펌프 출력이 지속적이고 빠르게 변경될 수 있기 때문에 기존 시스템보다 훨씬 더 나은 압력 제어 정밀도와 응답 속도를 제공합니다. 이 기능을 통해 프레싱 속도와 압력 형성 속도를 정밀하게 제어하여 상당한 경화가 시작되기 전에 화합물이 균일하게 흘러 금형 캐비티를 채우도록 보장하고 밀도 변화를 유발하는 흐름 구동 압력 구배를 최소화할 수 있습니다.

서보 제어식 고속 레일 브레이크 패드 프레스 기계의 프레싱 프로그램에는 일반적으로 압반이 제어된 저속으로 금형에 접근하는 프레싱 사이클 시작 시 느린 폐쇄 단계가 포함되어 있어 컴파운드가 가벼운 압력에서 분산되기 시작하고 이어서 제어된 압력 형성 단계와 컴파운드가 최대 압력에서 경화되는 고압 유지 단계가 이어집니다. 서보 정밀도로 실행되는 이 최적화된 압력 프로필은 복잡한 금형 형상에서 균일한 밀도를 달성하는 가장 효과적인 도구 중 하나입니다.

밀도 균일성 계수: 비교표

다음 표에는 고속 레일 브레이크 패드 프레스 기계 생산에서 밀도 균일성에 영향을 미치는 주요 요인과 관련된 엔지니어링 메커니즘에 대한 참고 사항 및 각 요인을 해결하는 설계 기능이 요약되어 있습니다.

고속철도용 고강도, 내마모성 브레이크 패드의 생산은 단순히 충분한 힘을 가해 올바른 재료를 누르는 문제가 아니라, 프레스 사이클의 모든 매개변수가 브레이크 패드 성능을 정의하는 미세 구조 및 기계적 특성의 개발에 기여하는 정밀하게 제어되는 제조 공정의 결과입니다. 고속 레일 브레이크 패드 프레스 기계가 필요한 강도와 내마모성을 달성하는 데 어떻게 기여하는지 이해하면 제조업체는 공정 제어 정밀도가 제품 성능 결과에 직접적으로 연결되는 이유를 이해하는 데 도움이 됩니다.

프레싱 매개변수와 재료 특성 간의 관계

대부분의 고속 레일 브레이크 패드에 사용되는 재료 종류인 열경화성 결합 마찰재의 기계적 특성은 열경화성 수지 바인더가 열과 압력의 결합 효과로 가교결합을 겪기 때문에 열간 압착 공정 중에 개발됩니다. 프레싱 중에 달성된 경화 정도는 완성된 패드의 경도, 압축 강도 및 열 안정성을 결정하는 반면, 프레싱 중 달성된 밀도는 지속적인 제동 하중 하에서 내마모성과 마찰 계수 안정성을 결정합니다.

불충분한 프레싱 온도, 너무 짧은 체류 시간 또는 불충분한 압력으로 인해 발생하는 경화 부족으로 인해 지정된 강도 및 경도보다 낮은 브레이크 패드가 생성되어 반복적인 고에너지 제동 사이클에서 표면 유약 및 피로 균열이 발생하기 더 쉽습니다. 과도한 온도 또는 장기간의 체류로 인한 과도한 경화는 수지 품질 저하 및 다공성을 유발하여 강도와 내마모성을 모두 감소시킬 수 있습니다. 품질 저하 없이 최대 밀도로 완전히 경화된 패드를 생산하는 온도, 압력 및 시간의 조합인 최적의 프레싱 창은 좁으며, 이 창 내에서 공정을 유지하려면 고품질 고속 레일 브레이크 패드 프레스 기계가 제공하는 정밀 온도 및 압력 제어가 지속적으로 필요합니다.

마찰재 컴파운드의 최적화된 성형 공정

고속철도 브레이크 패드 마찰재의 성형 공정에는 단순한 압축 이상의 작업이 포함됩니다. 프레스가 닫히고 압력이 증가함에 따라 화합물은 복잡한 일련의 물리적 변화를 겪습니다. 즉, 느슨한 분말 입자가 압축되어 흐르기 시작하고, 갇힌 공기가 금형 통풍구를 통해 배출되고, 열경화성 수지가 부드러워지고 강화 섬유와 충전제 입자를 적시기 시작하며, 최종적으로 경화 온도에 도달하면 수지가 가교됩니다. 이러한 각 단계에는 압축 중 압축 속도 제어, 적절한 배기 구조, 흐름 단계의 충분한 유동성, 금형 설계 및 프레스 사이클 프로그램 모두에 적용되어야 하는 경화 단계의 지속적인 압력 및 온도가 제어되는 특정 공정 조건이 필요합니다.

에이 고속철도 브레이크 패드 프레스 기계 완전히 프로그래밍 가능한 프레싱 프로필을 사용하면 공정 엔지니어가 이 시퀀스의 각 단계에 대해 고유한 조건을 정의할 수 있습니다. 즉, 초기 압축을 위한 느린 닫힘 단계, 유동 단계에 대한 제어된 압력 램프, 경화를 위한 최대 압력 적용, 경화된 부품의 박리 또는 스프링백을 방지하기 위한 제어된 감압률 등이 있습니다. 이러한 수준의 공정 제어 기능은 필요한 힘을 물리적으로 생성할 수 있는 일반 프레스 기계와 해당 응용 분야에 맞게 설계된 고속 레일 브레이크 패드 프레스 기계를 구분하는 것입니다.

프레스 후 열처리와 최종 특성에서의 역할

일부 고속철도 브레이크 패드 생산 공정에서는 1차 프레싱 작업 후에 후경화 또는 템퍼링이라고도 하는 프레싱 후 열처리가 이어집니다. 이 처리에서는 프레싱된 패드가 일정 기간 동안 오븐의 높은 온도에서 유지되어 가교 반응을 완료하고 프레싱 중에 발생하는 내부 응력을 완화합니다. 이 후 경화 단계는 프레스 사이클 자체 내에서 실제적인 것 이상으로 효과적인 경화 시간을 연장하여 경제적으로 실행 가능한 사이클 시간 내에서 핫 프레싱만으로 제공할 수 있는 것보다 더 높은 수준의 경화를 달성할 수 있습니다.

효과적인 사후 경화를 가능하게 하는 고속 레일 브레이크 패드 프레스 기계의 역할은 프레싱 작업 자체에서 시작됩니다. 균일한 밀도, 완전한 표면 강화 및 열간 프레싱 단계의 충분한 사전 경화로 사후 경화 오븐에 들어가는 패드는 밀도 변화가 있거나 제대로 제어되지 않은 프레싱 작업으로 인한 부적절한 사전 경화가 있는 패드보다 사후 경화 처리에서 더 균일하고 완전한 최종 특성을 나타냅니다. 따라서 프레스의 공정 품질은 후속 열처리 단계의 공정 품질을 위한 전제조건입니다.

고강도 패드 생산의 품질 검증 및 추적성

생산된 모든 고속 레일 브레이크 패드가 해당 사양의 강도 및 내마모성 요구 사항을 충족하는지 확인하려면 생산 중 프로세스 제어뿐만 아니라 여러 지점에서 입고 재료 검사, 공정 중 치수 및 중량 확인, 테스트된 모든 패드를 제조 당시의 특정 프로세스 매개변수에 연결하는 추적성 시스템과 결합된 완제품 기계적 테스트에서의 체계적인 품질 검증이 필요합니다.

에이s a professional High-Speed Rail Brake Pad Press Machine Factory supplying both domestic and international railway component manufacturers, Ningbo Delidong Machinery Technology Co., Ltd. designs its press machines with integrated data logging and traceability support as standard features not optional additions reflecting the company's understanding that process data management is an integral part of the quality system for safety-critical railway component production. Delidong's long-term partnerships with major brake component manufacturers and its strong industry reputation, backed by its Council Membership of the China Friction Material Association, reflect the track record of its equipment in real high-speed rail production environments. For manufacturers seeking a high-speed rail brake pad press machine that delivers both the technical performance required to produce pads meeting the most demanding railway safety standards and the production efficiency needed to remain competitive in global markets, Delidong Machinery's combination of engineering capability, manufacturing quality, and comprehensive after-sales support represents a compelling and proven solution.
